Typische drallgeschirmte Bayern Kabel Steuerleitungen aus dieser Kategorie
Andere Größen auf Anfrage.
|
Bezeichnung |
Litze |
Querschnitt [mm²] |
Ader-Ø [mm] |
Außen-Ø [mm] |
Artikelnummer |
|
LiYDY 1x0,14mm² |
18x0,10 blank |
0,14 |
1,00 |
1,80 |
00600091 |
|
LiYDY 1x0,25mm² |
14x0,15 blank |
0,25 |
1,30 |
2,40 |
00600025 |
|
LiYDY 1x0,50mm² |
16x0,20 blank |
0,50 |
1,80 |
2,80 |
00601044 |
|
LiYDY 5x0,14mm² |
18x0,10 blank |
0,14 |
1,05 |
4,40 |
0060800K |
Aderfarben
Hier sehen Sie die standardmäßigen Bayern Kabel Aderfarben. Die hier dargestellten Farben dienen nur der Illustration.
| weiß | braun | grün | gelb | grau | rosa | blau | rot | schwarz | violett | orange | beige |
| RAL 9016 | RAL 8003 | RAL 6018 | RAL 1021 | RAL 7000 | RAL 3015 | RAL 5015 | RAL 3000 | RAL 9005 | RAL 4005 | RAL 2003 | RAL 1019 |
Mantelfarben
Hier sehen Sie die gängigsten Bayern Kabel Mantelfarben. Die hier dargestellten Farben dienen nur der Illustration.
| Tiefschwarz | Signalweiß | Silbergrau | Kieselgrau | Lichtgrau | Fenstergrau | Rapsgelb | Feuerrot | Himmelblau |
| RAL 9005 | RAL 9003 | RAL 7001 | RAL 7032 | RAL 7035 | RAL 7040 | RAL 1021 | RAL 3000 | RAL 5015 |
Artikelbeschreibung
Verwendung
Kleingeräte, Alarmsysteme, Meldesysteme, Lichtschranken, etc., wo hohe Störsicherheit bei geringem Außendurchmesser erforderlich ist.

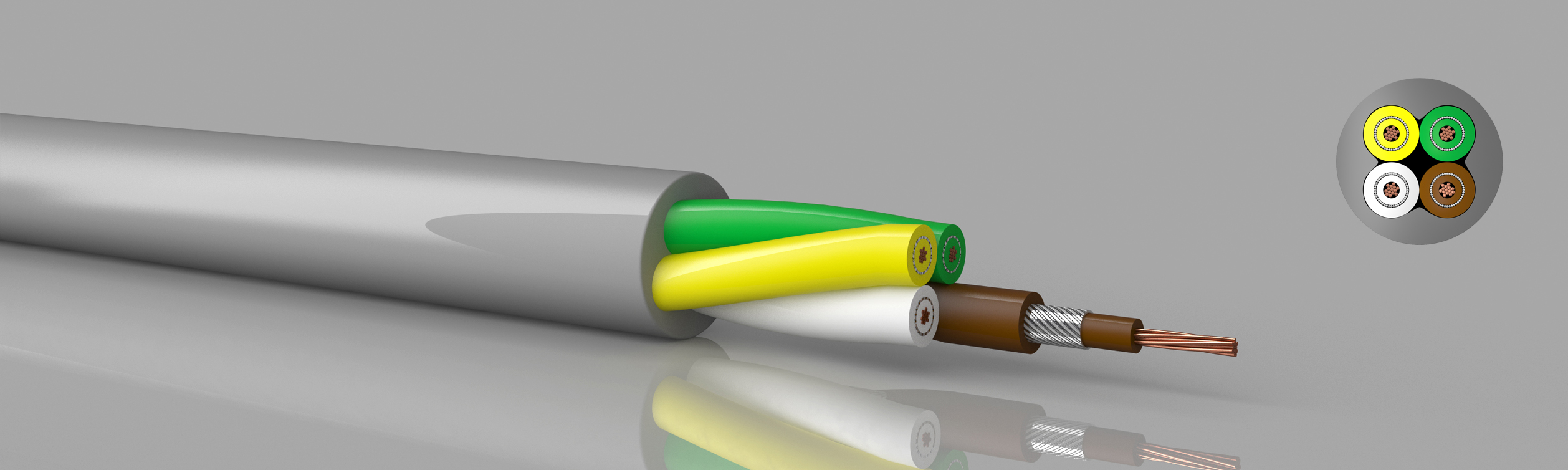

Aufbau
Feindrähtige Kupferlitze blank. Isoliert mit PVC nach DIN VDE 0207 Teil 4 YI1 / YI2.
Adern in Lagenverseilung, Farbfolge nach DIN 47100. Umspinnung aus Kupfer-Runddraht
blank, opt. Bedeckung ca. 95 %. Endmantel aus PVC nach DIN VDE 0207 Teil 5 YM1 / YM2.
Physikalische Eigenschaften
Isolationswiderstand
min. 200MOhm x km bei +20°C
Betriebsspannung
Maximal 350 Volt / 50 Hz (abhängig vom Querschnitt)
Prüfspannung
2000 Volt / 50 Hz effektiv
Betriebskapazität
maximal 120 pF / m
Leiterwiderstand
Nach VDE 0812
Temperaturbereich
ruhend: -30°C bis +70°C
bewegt: -5°C bis +70°C
Abmessungen
2 bis 19 Adern mit jeweils 0,08 bis 1,00 mm²
Andere Querschnitte auf Anfrage.
