Typische Bayern Kabel-Leitungen aus diesen Kategorien
Wir fertigen diese Zwillingsleitungen im Dimensionsbereich von 0,14 mm² bis 2,50 mm².
Andere Größen auf Anfrage.
LiY-Z
|
Bezeichnung |
verwendete Litze |
Querschnitt [mm²] |
Abmasse [mm] |
Artikelnummer |
|
LiY-Z 2x0,14mm² |
18x0,10 blank |
0,14 |
1,30x2,70 |
00300001 |
|
LiY-Z 2x0,25mm² |
14x0,15 blank |
0,25 |
1,50x3,25 |
00300002 |
|
LiY-Z 2x0,50mm² |
16x0,20 blank |
0,50 |
2,10x4,20 |
00300004 |
|
LiY-Z 2x0,75mm² |
24x0,20 blank |
0,75 |
2,20x4,70 |
00300005 |
|
LiY-Z 2x1,00mm² |
32x0,20 blank |
1,01 |
2,40x5,00 |
00300006 |
|
LiY-Z 2x1,50mm² |
30x0,25 blank |
1,47 |
2,60x5,20 |
0030002K |
|
LiY-Z 2x2,50mm² |
50x0,25 blank |
2,45 |
3,20x6,40 |
0030025K |

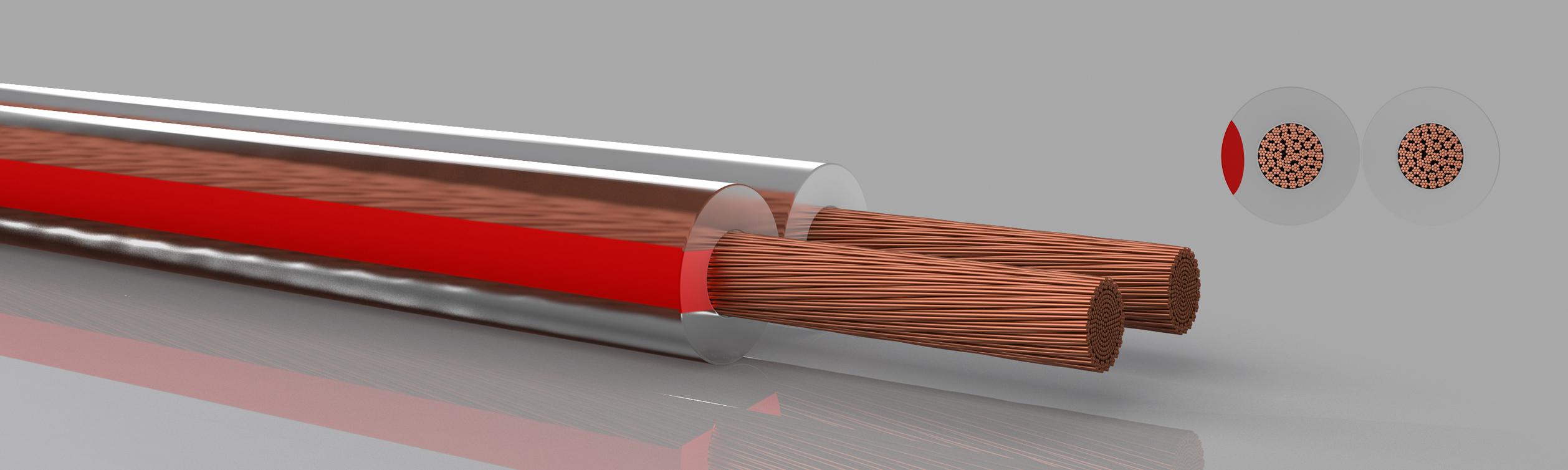

LifY-Z
|
Bezeichnung |
verwendete Litze |
Querschnitt [mm²] |
Abmasse [mm] |
Artikelnummer |
|
LifY-Z 2x0,25mm² |
128x0,05 blank |
0,25 |
1,30x2,70 |
00300101 |
|
LifY-Z 2x0,50mm² |
64x0,10 blank |
0,50 |
2,10x4,20 |
0030026M |
|
LifY-Z 2x1,00mm² |
512x0,05 blank |
1,01 |
2,25x4,80 |
00300104 |
|
LifY-Z 2x1,50mm² |
392x0,07 blank |
1,51 |
3,20x6,40 |
00300105 |
Aderfarben
Hier sehen Sie die standardmäßigen Bayern Kabel Aderfarben. Die hier dargestellten Farben dienen nur der Illustration.
| weiß | braun | grün | gelb | grau | rosa | blau | rot | schwarz | violett | orange | beige |
| RAL 9016 | RAL 8003 | RAL 6018 | RAL 1021 | RAL 7000 | RAL 3015 | RAL 5015 | RAL 3000 | RAL 9005 | RAL 4005 | RAL 2003 | RAL 1019 |
Artikelbeschreibung
Verwendung
PA-Anlagen, HiFi-Anlagen, NF-Verdrahtung, Bühnen und Studios, Batterieanschluss, Medizintechnik, etc.
Aufbau
fein- bzw. feinstdrähtige Cu-Litze blank.
Isolation
PVC gemäß DIN VDE 0207 Y12.
Kennzeichnung
durch Riefe, seitlichen Farbkennstreifen oder Zweifarbig (eine Ader durchgefärbt).
Physikalische Eigenschaften
Isolationswiderstand
min. 200 MOhm x km bei 20 °C
Betriebsspannung
max. 500 Volt / 50 Hz
Prüfspannung
0,14 bis 0,50 mm² / 1200 Volt
0,75 bis 1,50 mm² / 2500 Volt
2,50 mm² / 3000 Volt
Temperaturbereich
ruhend: -30°C bis +70°C
bewegt: -5°C bis +70°C
